ترانسمیتر سطح Endress+Hauser مدل Levelflex FMP51

Endres+Hauser Level Transmitter, Model Levelflex FMP51

  • دقت: ۲± میلی‌متر
  • جنس پراب: استیل ضدزنگ ۳۱۶L، سرامیک، PFA ،Hastelloy
  • فشار عملکرد: خلاء الی ۴۰ بار
  • دمای عملکرد: °۵۰- الی °۲۰۰+ درجه سانتی‌گراد
  • حفاظت ورودی: IP66/68 ،NENA 4X
  • پروتکل ارتباطی: FOUNDATION Fieldbus ،PROFIBUS PA ،۴-۲۰mA HART

جهت اطلاع از قیمت کالا با شماره ۸۸۳۰۲۴۱۳-۰۲۱ تماس حاصل فرمائید.

بررسی ترانسمیتر سطح Levelflex FMP51:

ترانسمیتر سطح راداری Levelflex FMP51 محصول شرکت آلمانی Endress+Hauser برای اندازه‌گیری سطوح در محیط‌های صنعتی با شرایط بحرانی مانند دما و فشار بالا بسیار کاربردی می‌باشد. مدل FMP51‌ این اطمینان را به کاربر می‌دهد که حتی در صورت وجود حرکات دائم در سطح سیال، فوم و یا حتی وجود بافل (جداره‌هایی درون مخزن برای محدود کردن حرکت سیالات درون مخزن) عملکرد صحیح و قابل اتکاء از خود ارائه دهد.

روش کار:

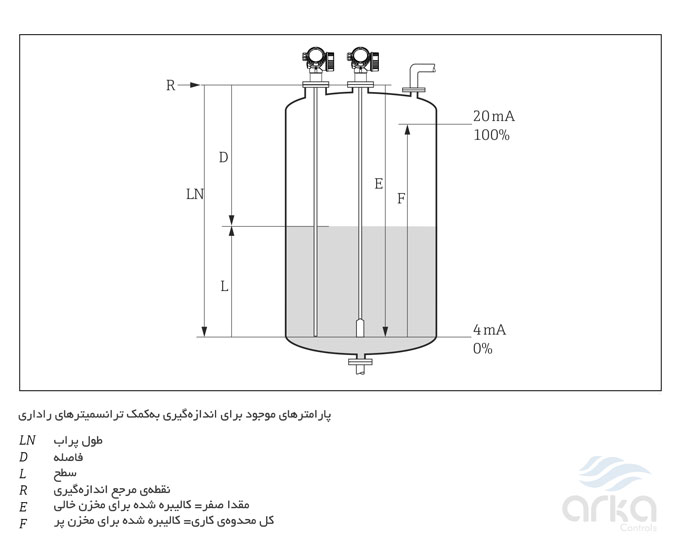

روش کاری مدل Levelflex یک سیستم اندازه‌گیری “رو به پایین” است که مطابق روش (Time of Flight (ToF یا زمان پرواز عمل می‌کند که در این روش فاصله نقطه مرجع تا سطح محصول اندازه‌گیری می‌شود. پالس‌های با فرکانس بالا به پراب فرستاده و در امتداد پراب هدایت می‌شوند. این امواج توسط سطح محصول منعکس شده و توسط گیرنده‌ها دریافت می‌شوند. این روش به Time Domain Reflectometry یا به اختصار TDR نیز شناخته می‌شود. حال با توجه به مقادیر به‌دست آمده و سیستم کاری ترانسمیتر، خروجی به کاربر نمایش داده می‌شود. برای مثال این مقادیر تبدیل به جریان ۴ الی ۲۰ میلی‌آمپر می‌گردد. ۴ میلی‌آمپر برای مخزن خالی و ۲۰ آمپر برای مخزن پر کالیبره شده و  برای مابقی سطوح در این بین، به نسبت، خروجی نمایش داده می‌شود.

FMP51-Endress+Hauser-آرکا کنترل

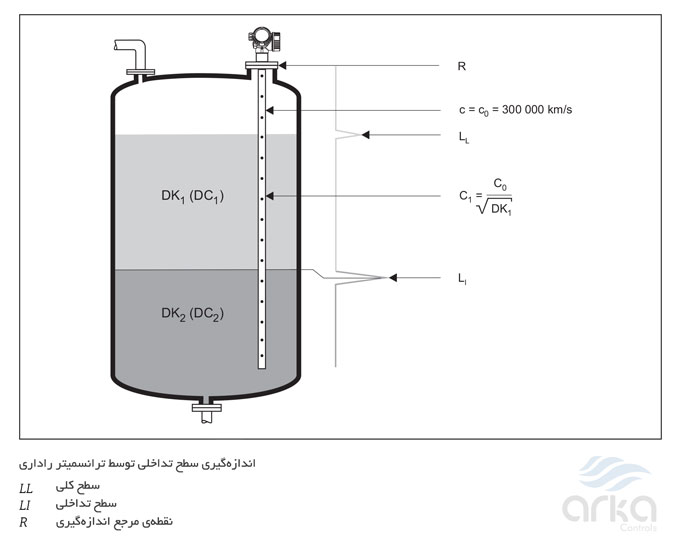

سطح‌سنج Levelflex FMP51، هیچ تأ‌ثیری از تغییرات سیال درون مخزن، تغییرات دمایی و یا حتی ایجاد گاز و بخارات بر روی سطح سیال نمی‌پذیرد و همچنین برای تشخیص سطوح تداخلی (سیالاتی با چگالی متفاوت) نیز کاربردی می‌باشد.

FMP51-Endress+Hauser-آرکا کنترل-2

ثابت دی‌الکتریک محیط، تأثیر مستقیمی بر میزان بازتاب پالس‌های فرکانس بالا دارد. در مورد مقادیر دی‌الکتریک بزرگ، مانند آب یا آمونیاک، بازتاب پالس قوی وجود دارد، در حالی که در مقادیر پایین دی‌الکتریک، مانند هیدروکربن‌ها، بازتاب ضعیف پالس را شاهد هستیم.

پراب‌ها در ترانسمیتر سطح FMP51 از دقت بالایی برخوردار می‌باشند (۲ میلی‌متر) که با افزایش طول پراب انتخابی این میزان دقت کمی کاهش می‌یابد (در حدود ۱۰ میلی‌متر). بازه‌ی دمایی و فشاری  عملکرد این ترانسمیترها، گسترده و برای دما از °۵۰- تا °۲۰۰+ سانتی‌گراد و برای فشار بازه‌ی ۱- الی ۴۰ بار را شامل می‌گردد.

مدل‌های موجود:

FMP51-B2ACCAACA4CFJ+EJ:
  • پروتکل ارتباطی: ۲wire ،۴-۲۰mA HART
  • پراب: ۳۱۶L، قطر ۱۶ میلی‌متر، طول ۶۰۰ میلی‌متر
  • جنس بدنه: آلومینیوم
  • حفاظت ورودی: IP66/68 – NENA 4X
  • عایق‌بندی: وایتون
  • فلنج: ۳۱۶L ،DN50 ،PN10/16 B1
  • گواهی: ATEX (Ex ia) (جهت استفاده در محیط‌های مستعد خطر)
شما می‌توانید برای سفارش این محصول از شرکت آرکا کنترل با شماره تلفن :۸۸۳۰۲۴۱۳-۰۲۱ تماس گرفته یا با ما از طریق info@arkacontrols.com در تماس باشید.
ردیف پارت نامبر (کد سفارش کالا) طول پراب قیمت
۱ FMP51-B2ACCAACA4CFJ+EJ ۶۰۰ mm تماس بگیرید

کاتالوگ محصول

ردیف پارت نامبر (کد سفارش کالا) طول پراب قیمت
۱ FMP51-B2ACCAACA4CFJ+EJ ۶۰۰ mm تماس بگیرید
